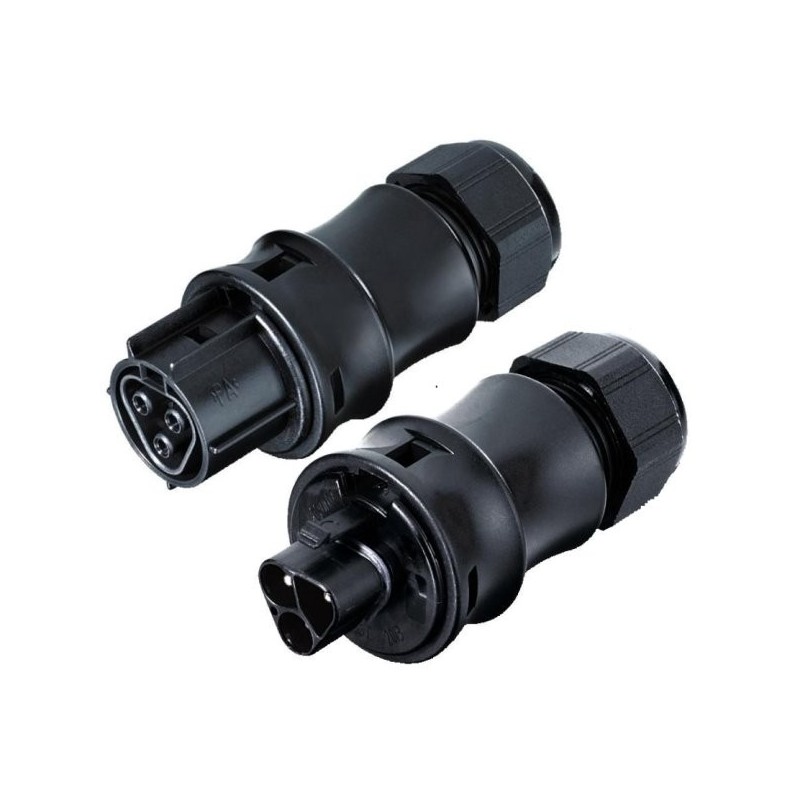

Kit connecteur etanche male+femelle 3P à vis 14mm 20 A

Caractéristiques techniques du Kit connecteur etanche

Tension nominale: 250V
Intensité nominale: 20A
Nombres de pôles: 3 pôles (L, N, terre)
Type de protection : Connecteurs et raccordements d’appareillages , IP68 (3m ; 2 heures)
Prescriptions : DINVDE 0606-200); draft IEC 23/337/FDIS; VDE 0110; VDE 0628 ; IEC60999 ; UL1977 ; CSA:C22.2 No.182.2-M1987 ;
LR Type Approval System
Câbles à extrémité libre : Longueur de dégainage 35 mm, Longueur de dénudage 9 mm
Verrouillage : Ouverture avec outil : introduire un tournevis pour vis à fente dans l’ouverture de verrouillage et tourner à 90°
Matériau : Pièces de contact : laiton à surface traitée
Pièces isolantes : Matière thermoplastique PA
Matière d’étanchéité : NBR
Température permanente : de –30°C à 100°C
Généralités : La protection contre les chocs électriques est toujours garantie même déconnectée. Le contact de terre est proéminent. Les pièces sous tension doivent être, selon la prescription, les connecteurs femelles. De ce fait, le câblage en boucle est impossible ! Incompatible avec d’autres systèmes de connexions. Contact sur un seul pôle impossible. Verrouillage en conformité avec la norme EN 61 535.
Note:Connexion et déconnexion sous tension selon la norme DIN VDE 0625. Contact protégé contre la charge de traction sur le câble. Tous les
composants sont verrouillables entre eux. Un verrouillage doit être prévu selon DIN VDE 0628.
